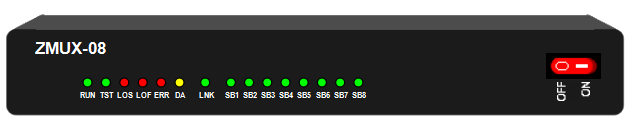

首先我們先來了解下正面的示意圖

如圖：

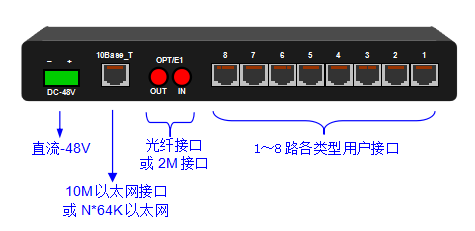

桌面型電話光端機 ZMUX008S指示燈含義

如圖：

下面為ZMUX-08S面板上信號燈含義

1、指示燈：RUN，設備正常上電時：亮（綠）；

2、指示燈：TST，無效（綠）；

鏈路接收狀態指示

3、指示燈：LOS，鏈路輸入信號丟失時：亮（紅）；

4、指示燈：LOF，鏈路接收信號失步時：亮（紅）；

5、指示燈：ERR，鏈路接收信號告警時：亮（紅）；

6、指示燈：DA，對方設備告警時：亮（黃）；

以太網通道占用狀態指示

7、指示燈：LNK，以太網占用時：亮（綠）；

子通道占用狀態指示

8、指示燈：SB1-SB8，通道占用時：亮(或閃爍)（綠）；

說明：

紅燈亮表示本端設備故障（包含接線故障）

黃燈亮表示對端設備故障（包含接線故障）

綠燈亮僅表示設備工作狀態，無告警含義

如何通過指示燈判斷光端機的工作狀況？

購買ZMUX-08S光端機的，可以參考說明書或者參考本文。
