雷達數據分配器原理

雷達數據分配器就是將1路雷達數據共享（復制）為多路，根據需要傳送到m個輸出端的任何一個輸出端的電路叫做數據分配器，又稱為多路分配器，其邏輯功能正好與數據選擇器相反。

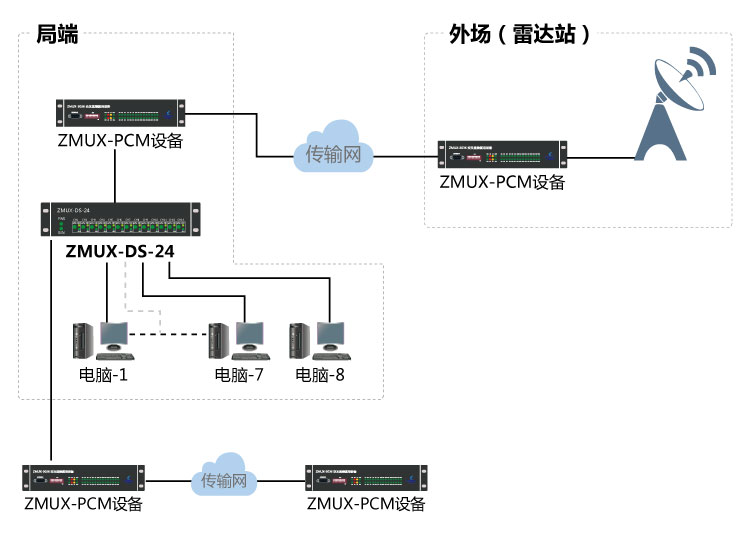

數據分配是將一個數據源來的數據根據需要送到多個不同的通道上去，實現數據分配功能的邏輯電路稱為數據分配器。它的作用相當于多個輸出的單刀多擲開關，其示意圖如上圖所示。

雷達數據分配器一般運用在空管機場方面比較多，如我司ZMUX-DS-24,突破19.2K速率限制，最高支持64K速率，最大提供24路雷達接口。

數據分配器的功能特點：

1、能實現雷達接口內任意搭配組合，靈活應用。

2、輸入與輸出接口可設置不同速率，支持64K、38.4K、19.2K、9.6K等速率。

3、數據分配器的接口，可任意設置輸入或者輸出模式，可設置內時鐘，或者外時鐘。

4、提供按鍵開關，可獨立開啟或者關閉接口。

5、指示燈可確認接口為輸入輸出模式，還有數據通信狀態。

6、支持集中網管監控功能和遠程診斷升級功能。

7、雙電源板冗余，雙電源輸入1+1保護，交流220V或直流-48V可選。

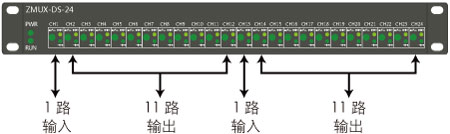

配置：2組 1分11

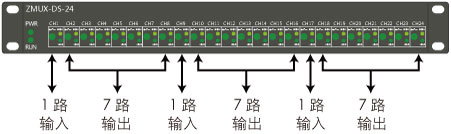

配置：3組 1分7

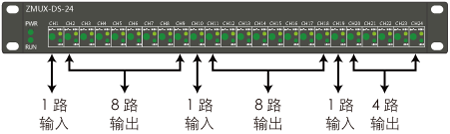

配置：2組 1分8與 1組 1分4
