規格參數
- 品 牌廣州銀訊
- 產品型號ZMUX-3300
- 容 量1~420路業務接入
- 鏈路接口電口 或 光口
- 電 源雙電源（1+1熱備份）
- 輸入電壓-48VDC
- 規格尺寸480mm(寬)×300mm(深)×260mm(高)
- 業務類型可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k、ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據等業務。
產品介紹
ZMUX-3300 由廣州市銀訊通信科技有限公司自主研發及生產的一款集中式綜合業務接入平臺，可基于光纖 或 E1線路，滿足64K窄帶業務與寬帶數據業務的統一接入、復用和傳輸要求，適用于為用戶提供大容量業務接入與傳輸服務。

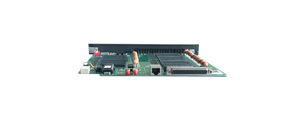

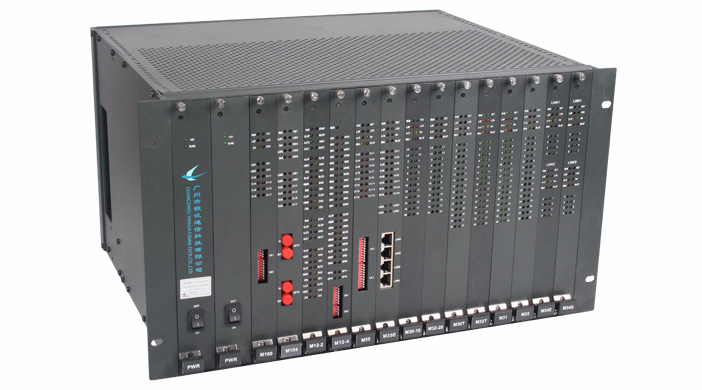

ZMUX-3300 由機箱、電源板和IO業務板構成。機箱采用標準19英寸6U高、插卡式結構，共有16個板卡插槽，包括2個電源板插槽，14個IO業務板通用插槽，可根據業務容量或種類的不同需求，靈活配置：光傳輸板、交叉連接板、交叉復用板、多業務接口板、語音接口板等通用IO板卡，主要完成電話、音頻、數據、圖像等綜合業務接入，通過復用到光纖 或 E1線路，實現綜合業務信號點對點或點對多點通信功能。
功能特點
| 大容量： | 采用19英寸6U機箱，可提供1~420路業務接入。 |
|---|---|
| 安全可靠： | 采用分布式結構，各塊IO業務板相互獨立工作，故障互不影響。 |
| 雙電源保護： | 可選雙電源輸入1+1保護，雙電源板冗余備份；局端設備、遠端設備，每臺設備都能提供兩塊完全獨立工作的電源板，主、備用保護； |
| 電源監控： | 支持局端設備、遠端設備內置電源板工作狀態的實時監控功能，也支持外接艾默生開關電源工作狀態的實時監控功能； |
| 傳輸鏈路： | 可選光纖 或 E1線路傳輸方式，實現單方向 或 多方向通信功能。 |
| 配置靈活： | 可選光傳輸板、交叉連接板、交叉復用板、多業務接口板、語音接口板等通用IO板卡。 |
| 業務類型多： | 可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k、ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據等業務。 |
| 集中監控系統： | 可選網管功能，可監測全網設備配置信息、傳輸鏈路狀態、鏈路保護狀態、用戶接口狀態等。 |
組網應用

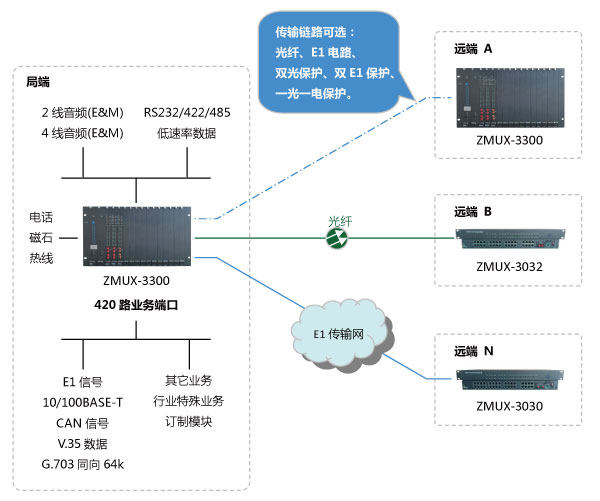

組網圖 1
組網圖 2
