電力遠動數據與前置機傳輸通信

RTU是一種電力常用的遠端測控單元裝置，負責對現場信號、工業設備的監測和控制，將數據傳輸?shù)秸{(diào)度端和當?shù)厍爸脵C，同時也可以接收調度室的各種指令。

前置機一般放在調度端，是將調度自動化系統生數據和熟數據相互轉換。通常包括modem板或數字隔離板、終端服務器、前置服務器等。具體功能是將變電站通道調制解調，報文解析成基本遙信、遙測或遙控數據，供后臺SCADA系統等作進一步處理，也將SCADA系統等主站控制命令、對時、轉換命令等轉換為相應格式數據發給子站。可以看作是調度后臺系統與站端的一個翻譯、橋梁作用，不同規約、通道的解析、轉換都由其完成。

方案一：

基本E1通道傳輸

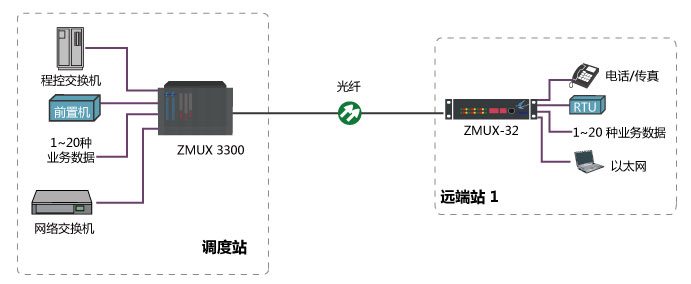

方案二：

基本光纖通道傳輸

ZMUX-3300是一款6U高機架式傳輸接入設備，通過6U高機框加多塊獨立業務支路板組合而成，支路板采用主板加單路卡模塊結構開發，支持混插，各塊支路板間和各個業務接口間都互不影響。設備安裝、管理方便，電信級產品，擴容或增加站點只需要對應的增加支路板和模塊即可，容量大、功能齊全。

ZMUX-30/32是一款1U高傳輸接入設備，采用主板加單路卡模塊結構開發，支持1~30路各種業務數據接入，支持混插，各個業務接口間互不影響。設備安裝、管理方便，電信級產品，擴容或增加站點只需要對應的增加支路板和模塊即可，容量大、功能齊全。
