電力調度自動化通信網方案

關于電力調度自動化通信網-方案的說明：

已備條件：局中心站與10個遠端站點之間已有SDH傳輸網，通過SDH環網提供E1/2M鏈路。

用戶要求：每個遠端站點往局中心站傳輸電話、遠動數據、以太網。

數據遠動信號通過RS232傳輸，模擬遠動信號通過四線EM傳輸

推薦設備：局端：ZMUX-3300集中式PCM復用設備

遠端：ZMUX-30 PCM復用設備

方案說明：在已有的E1/2M鏈路條件基礎上，運用ZMUX-3300設備、ZMUX-30設備將電話、遠動數據、以太網業務復用到E1通道上，再延伸遠端站點，所有的PCM設備能夠?qū)崿F(xiàn)中心監控。將來需擴容，隨時通過增加板卡即可實現。

設備的特點：

中心站為ZMUX-3300集中式的PCM設備，能把1~14個方向來的E1全部合成在1個機框內。

遠端站為ZMUX-30 PCM復用設備，靈活小巧型。

1、安裝維護方便；

2、多業務，大容量混合接入；

3、擴容方便（增加板卡即可實現）；

4、所有的PCM能夠?qū)崿F(xiàn)中心集中監控，方便維護；

5、局端采用數字交叉板，降低了組網成本；

6、價格便宜，性能穩定。

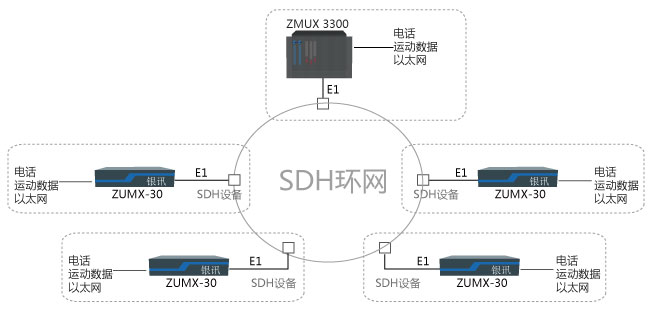

電力調度通信組網圖
