容災線路備份系統

對于異地相隔較遠兩套通信系統因洪水、地震、臺風等自然災害影響，導致無法正常工作，從而影響到企業日常生產運營、造成不必要經濟損失，所以容災備份系統建設是目前大型企業一項重要任務。本文銀訊通信公司提出加入E1通道無損傷自動切換設備，針對當災害造成2套異地通信系統傳輸鏈路中斷后，系統能夠及時自動地切換到備用傳輸鏈路，實現同步切換不丟失數據的同時，顯著提高了系統的可用性和業務連續性。下面銀訊通信公司以已正常運行容災線路備份系統作案例說明，探討容災線路備份系統建設必要性。

由于傳輸線路是出于最底層的物理傳送平面，目前這些傳輸線路調度工作仍然停留在手工調度，即耗費大量的人力物力，又花費大量的寶貴時間，尤其在緊急故障發生的時候，嚴重影響故障的搶修速度，從而影響通信網絡恢復時間和用戶感知。當選用E1通道無損傷自動切換設備，其容災備份系統切換速度從1-2小時縮短至1分鐘以內，問題得到全面的改進。

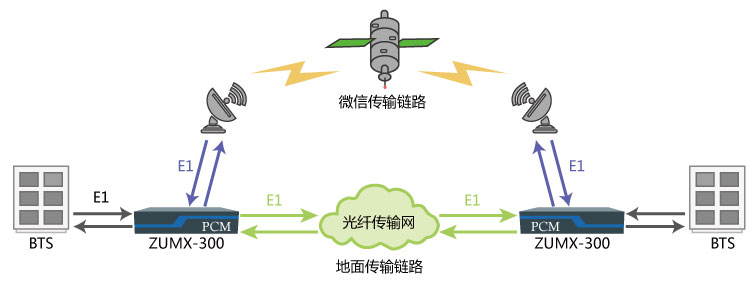

容災備份線路系統組網圖

從上面方案可以看出，用戶對主、備傳輸線路選擇比較合理，主用是地面?zhèn)鬏敚瑐溆檬强罩袀鬏敚@無形增加了整套系統的抗災性。主、備用傳輸路由出來的E1線路分別接入到ZMUX-122的主、備E1線路接口，兩端的BTS與BSC設備分別接入到ZMUX-122重要E1線路接口。BTS正常情況下利用主用端口通過地面?zhèn)鬏旀溌放cBSC相連，地面鏈路中斷后利用備用端口通過衛星傳輸鏈路與BSC相連。地面?zhèn)鬏旀溌氛９ぷ鲿r，BSC和BTS均不會在衛星傳輸鏈路上發送和接收任何數據。地面?zhèn)鬏旀溌分袛嗪螅珺TS側和BSC側不需任何人工干預即可實現自動倒換至衛星鏈路。

除此之外，ZMUX-122滿足75歐或120歐兩種阻抗的E1接頭，具備掉電直通、網管監控等功能，支持通過TCP/IP協議實現全網監控等應用。自從銀訊通信公司推出E1通道無損傷自動切換設備后，得到廣大用戶對該款設備一致好評，使用戶容災備份系統切換速度有了質的飛躍，不但解決了影響企業業務發展的瓶頸，還通過自動化連續安全地數據備份實現業務運營人為錯誤的消除，確保企業實現連續通暢且無后顧之憂的高速發展。
