PCM設備是目前應用最普及的業務承載接入設備，它能夠通過1路2M信道實現語音、數據在內的多業務傳輸。但設備安裝和調試對于一部分用戶來說可能有點陌生，下面銀訊公司總結多年工程經驗，簡單講述一下如何將PCM設備安裝調試工程做好。下面我們將以ZMUX-30 PCM復用設備舉例說明。

一、現場環境

一般情況下分為局端站與遠端站2個站點，用戶會提供1路或多路2M通道連接ZMUX-30。目前市面上2M物理接口有好幾種，如：BNC、CC4、CC3、L9等（可參考：PCM設備常用E1接頭型號），根據現場實際環境，將用戶提供2M通道對應接上ZMUX-30。

二、設備安裝

1、設備驗收

ZMUX-30出廠時已經安裝調試好，所以做工程時不需要對設備作任何操作，即插即用。工程需要時可打開機箱上蓋板，檢查各路模塊是否安裝牢固，若有松脫請調整插牢，切記勿將模塊插反。

2、PCM設備固定安裝

根據用戶提供機柜或指定地點，將ZMUX-30安置固定在標準19英寸網絡機柜上或用戶指定其它地點上。設備請放置于平穩、干燥、安全的地方。設備前蓋板左上角印有局端或遠端，局端設備應放置在交換機側，遠端設備應放置在用戶側，切勿弄反。

3、PCM設備電源線及接地

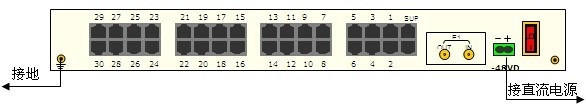

ZMUX-30內置電源為-48V，電源接線插座位于機箱背面，印字為-48VDC（見下圖）。

注意事項：在進行電源連接時，應將設備的電源開關置于關閉狀態。

a) 建議采用工業電源+蓄電池浮充供電，電壓波動應在工作條件范圍內。用戶提供-48V直流電源時，使用備附件中的電源連接插頭連接電源線。注意連接時按電源插頭上方標注的“＋”和“－”接線，“＋”表示接“地”，“－”表示接“－48”電源，不可接反。安裝須保證牢固且無短路。提示：若“＋”和“－”接反了，ZMUX-30仍然可以開機，但會出現關不了電源情況。

b) 用戶要求直接220V交流電源時，使用附件中的外置電源適配器組件（見下圖），也可直連220V交流電源。用戶也可自行采購，要求輸出電流不小于650mA。

4、PCM設備鏈路接線

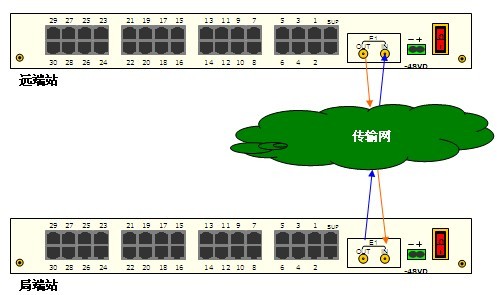

PCM設備鏈路接口分收、發兩個接口，因此局端的收必須對應遠端的發、局端的發必須對應遠端的收。若客戶提供2M接頭與ZMUX-30設備2M接頭不一致，我們可以做一根鴛鴦線，一端接用戶提供的2M通道端，另一端接ZMUX-30的2M接頭上（可參考：同軸電纜BNC接頭做法）。

(1).ZMUX-30接上電源，沒接2M鏈路，正常情況下前面板指示燈只有PWR亮綠燈，LOS亮紅燈，其它告警燈均沒亮。

(2).局端ZMUX-30接上用戶提供2M接口，遠端ZMUX-30接上2M接口，根據設備狀態指示燈調試。

A：若ZMUX-30 PWR燈亮，告警燈不亮，則ZMUX-30設備連接正常。

B：若局端ZMUX-30 LOS告警，遠端ZMUX-30 LOS告警，則局端與遠端2M收、發并沒有對應連接。解決：將局端或遠端其中一端的2M接頭收、發對調一下。

C：若局端ZMUX-30 DA告警，遠端ZMUX-30 LOS告警，則遠端2M收未接好，局端收和遠端發無故障。解決：將局端2M發接頭和遠端收接頭接好或重新插撥一下。

D：若局端ZMUX-30 LOS告警，遠端ZMUX-30 DA告警，則局端2M收未接好，局端發和遠端收無故障。解決：將局端2M收接頭和遠端發接頭接好或重新插撥一下。

E：若局端ZMUX-30 LOS告警，遠端設備AIS告警，則局端2M收/發均未接好，可能接反或完全中斷；

F：若局端ZMUX-30 LOS告警，遠端設備AIS告警，則局端2M收未接好，局端2M發、遠端2M收無故障。

G：若局端設備DA告警，遠端AIS告警，則局端2M口的發沒連接好。

H：若局端設備AIS告警，遠端AIS告警，則局端2M發和遠端2M發都未接好。

I：若局端設備AIS告警，遠端LOS告警，則局端2M收、遠端2M發無故障，遠端2M收未接好

5、PCM設備用戶口接線

完成第4步PCM鏈路接線調試正常后，我們可以到用戶口出線這一步了。

(1).ZMUX-30背面板有32個RJ45接口，其中標注為“1”~“30”為選配的用戶接線端口。

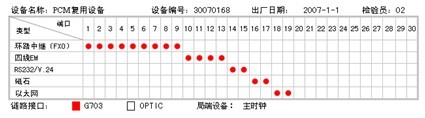

(2).為了用戶快捷方便確定選配的用戶接口位置，每臺設備上方粘貼有用戶接口配置標簽，標簽上的小紅點顯示用戶選配的用戶接口對應的端口位置。（見下圖）

(3).各類型用戶接口模塊對應RJ45用戶線接口連接器的出線表可參照ZMUX-30使用說明書。

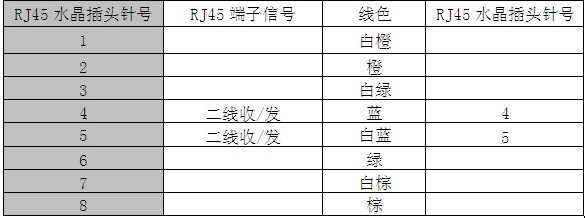

以電話接口舉例，出線表如下：

根據出線表壓好水晶頭，一端接上ZMUX-30，另一端接上程控交換機或用戶電話機上。

三、工程驗收

完成上述安裝項目并確保無誤后，此時我們可以對工程進行驗收了。打開ZMUX-30電源背部的電源開關，在遠端上，我們拿起其中1路電話機，對應撥打另外1路電話分機號碼，出現震鈴則調通。

四、結束

ZMUX-30安裝簡單，即插即用。工程上主要注意：局端ZMUX-30的收要對應遠端ZMUX-30的發，局端ZMUX-30的發要對應遠端ZMUX-30的發；ZMUX-30端用戶口出線要對應用戶外設備出線。若工程上遇到各種故障可以聯系銀訊通信公司，我們將24小時在線為您解決各種工程及設備問題。
